Napa Tampilan SMD 7-Segmen Penting kanggo Piranti Elektronik Modern?

2026-05-21

SMD 7-segmen tampilanwis dadi salah sawijining komponen tampilan sing paling akeh digunakake ing elektronika modern. Saka peralatan industri lan piranti medis kanggo piranti konsumen lan dashboard otomotif, modul tampilan LED kompak iki nawakake visibilitas banget, efisiensi energi, lan linuwih long-term.

Artikel iki nerangake cara kerja tampilan SMD 7-segmen, kaluwihan utama, aplikasi umum, mbandhingake karo teknologi tampilan tradisional, pertimbangan instalasi, lan carane bisnis bisa milih solusi sing tepat kanggo proyeke. Apa sampeyan insinyur, desainer produk, distributor, utawa manajer pengadaan, pandhuan iki bakal mbantu sampeyan nggawe keputusan sing tepat.

SMD 7-segment displays

Daftar Isi


1. Apa Tampilan SMD 7-Segmen?

Tampilan SMD 7-segmen minangka komponen tampilan elektronik kompak sing dirancang nggunakake teknologi Surface Mount Device (SMD). Iki kalebu pitung segmen LED individu sing disusun kanthi pola wolung angka. Kanthi selektif madhangi segmen kasebut, tampilan bisa nuduhake nomer saka 0 nganti 9 lan karakter alfabet tartamtu.

Ora kaya tampilan liwat-bolongan tradisional, versi SMD dipasang langsung ing permukaan papan sirkuit cetak (PCB), mbisakake desain sing luwih kompak, perakitan otomatis, lan efisiensi produksi sing luwih dhuwur.

Fitur Katrangan
Tipe Pemasangan Teknologi Surface Mount (SMT)
Format Tampilan Numerik lan alfanumerik winates
Sumber cahya teknologi LED
Werna Umum Abang, ijo, biru, putih, amber

2. Kepiye tampilan SMD 7-Segmen?

Saben bagean ing tampilan ngemot LED. Nalika arus listrik mili liwat bagean, iku murup. Kombinasi sing beda saka segmen sing padhang mbentuk digit sing beda.

Contone:

  • Digit 0 nggunakake enem segmen sing padhang.
  • Digit 1 nggunakake rong perangan.
  • Digit 8 nggunakake kabeh pitung segmen.

Tampilan SMD umume kasedhiya ing rong konfigurasi listrik:

Katoda Umum

Kabeh cathodes disambungake bebarengan. Segmen individu padhang nalika voltase positif ditrapake.

Anoda umum

Kabeh anode disambungake bebarengan. Segmen padhang nalika disambungake menyang lemah.


3. Kaluwihan utama SMD 7-Segmen Tampilan

Produsen lan insinyur milih tampilan SMD 7-segmen amarga menehi sawetara keuntungan operasional lan manufaktur.

  • Ukuran kompak:Becik kanggo piranti elektronik miniatur modern.
  • Visibilitas sing apik banget:Katerangan LED sing padhang njamin keterbacaan.
  • Efisiensi energi:Konsumsi daya sing sithik nyuda biaya operasional.
  • Kompatibilitas Majelis Otomatis:Sampurna kanggo garis produksi SMT.
  • linuwih dhuwur:Umur operasional sing dawa kanthi pangopènan minimal.
  • Generasi Panas Sedheng:Cocog kanggo tata letak PCB sing padhet.
  • Efisiensi Biaya:Nyuda wektu perakitan lan biaya produksi.

Kauntungan kasebut ndadekake tampilan SMD luwih penting kanggo lingkungan manufaktur volume dhuwur sing efisiensi lan konsistensi penting.


4. Aplikasi umum ing saindhenging Industri

Tampilan SMD 7-segmen digunakake ing pirang-pirang industri amarga kesederhanaan, daya tahan, lan efektifitas biaya.

Industri Aplikasi
Elektronika Konsumen Jam digital, kalkulator, piranti pawon
Peralatan Industri Panel kontrol, counter, timer
Piranti Medis Sistem pemantauan lan peralatan diagnostik
Otomotif Indikator dashboard lan modul tampilan
Piranti Smart Home Pengontrol suhu lan produk IoT

5. SMD vs Tradisional liwat-bolongan Nampilake

Salah sawijining keputusan paling gedhe sing diadhepi para insinyur yaiku milih ing antarane tampilan SMD lan model liwat-bolongan tradisional.

Faktor Perbandingan Tampilan SMD Tampilan liwat-Hole
Metode Majelis SMT otomatis Manual utawa gelombang solder
Angkasa PCB Kompak Tapak luwih gedhe
Kacepetan Produksi Déwan kacepetan dhuwur Proses luwih alon
Kekuwatan Mekanik Moderate kuwat banget
Efisiensi Biaya Banget kanggo produksi massal Biaya tenaga kerja sing luwih dhuwur

6. Spesifikasi Teknis Penting

Sadurunge milih tampilan SMD 7-segmen, insinyur kudu ngevaluasi kanthi teliti sawetara parameter teknis.

Sudut Pandang

Sudut pandang sing luwih akeh nambah keterbacaan saka macem-macem posisi.

padhang

Padhang mengaruhi visibilitas ing wayah awan utawa cahya sekitar sing dhuwur.

Konsumsi Daya

Konsumsi saiki sing sithik penting kanggo piranti sing nganggo baterei.

Suhu operasi

Aplikasi industri mbutuhake tampilan kanthi toleransi suhu sing amba.


7. Carane Milih Tampilan tengen

Milih tampilan SMD 7-segmen sing bener bakal mengaruhi kualitas produk, kinerja, lan efisiensi manufaktur.

Ing ngisor iki sawetara faktor penting sing kudu ditimbang:

  1. Lingkungan Aplikasi:Aplikasi njero ruangan lan ruangan mbutuhake tingkat padhange sing beda.
  2. Ukuran tampilan:Angka sing luwih gedhe nambah visibilitas saka jarak sing adoh.
  3. Pilihan Warna:Werna sing beda-beda mengaruhi keterbacaan lan estetika.
  4. Kompatibilitas voltase:Priksa kompatibilitas karo sirkuit nyopir.
  5. Tahan Kelembapan:Penting kanggo piranti industri utawa ruangan.
  6. Persyaratan Sertifikasi:Verifikasi tundhuk karo standar industri.

Nggarap pabrikan sing berpengalaman mbantu nyuda risiko pengadaan lan njamin pasokan jangka panjang sing stabil.


8. Desain PCB lan Tips Mounting

Tata letak PCB sing tepat lan praktik pemasangan kanthi nyata nambah kinerja tampilan lan ngasilake produksi.

  • Njaga dimensi pad akurat miturut spesifikasi pabrikan.
  • Gunakake volume tempel solder sing cocog kanggo nyegah bridging.
  • Mesthekake imbangan termal sak reflow soldering.
  • Ngindhari stres mekanik sing gedhe banget nalika ngrakit.
  • Coba tameng EMI kanggo aplikasi sensitif.

Akeh gagal tampilan ora asil saka tampilan dhewe nanging saka desain PCB miskin utawa kondisi soldering salah.


9. Masalah Umum lan Solusi

Masalah Kemungkinan Penyebab Solusi
Padhang ora rata Kontrol saiki sing salah Gunakake resistor utawa pembalap sing tepat
Segmen mati Sambungan solder sing kurang apik Priksa kualitas solder
kelip-kelip sumber daya ora stabil Ngapikake angger voltase
Overheating Arus gedhe banget Ngurangi saiki operasi

10. Trends Future ing Teknologi Tampilan

Nalika piranti elektronik terus saya cilik lan luwih pinter, teknologi tampilan saya berkembang kanthi cepet.

Tampilan SMD 7-segmen modern saiki dikembangake kanthi:

  • Desain daya ultra-kurang
  • Efisiensi padhang sing ditingkatake
  • Kemasan miniatur
  • Disipasi panas sing luwih apik
  • Kompatibilitas IC driver terpadu cerdas
  • Resistance lingkungan sing luwih dhuwur

Dandan kasebut mbantu produsen nggawe sistem elektronik sing luwih dipercaya lan efisien energi kanggo pasar global.


11. Apa Produsen seneng Suppliers Professional

Rantai pasokan sing dipercaya penting ing industri elektronik. Milih produsen tampilan profesional menehi kaluwihan kayata kualitas produk sing stabil, solusi sing disesuaikan, dhukungan teknis, lan kapasitas produksi sing bisa diukur.

Guangzhou RGB Optoelektronik Technology Co., Ltd.spesialisasi ing solusi tampilan LED kualitas dhuwur kanggo industri, otomotif, elektronik konsumen, lan aplikasi piranti pinter. Kanthi kapabilitas produksi majeng lan sistem manajemen kualitas sing ketat, perusahaan ndhukung pelanggan ing saindenging jagad kanthi teknologi tampilan sing bisa dipercaya.

Supplier profesional uga bisa ngewangi warna tampilan khusus, ukuran digit, kompatibilitas PCB, lan syarat khusus aplikasi, mbantu bisnis nyuda wektu pangembangan lan nambah linuwih produk.


12. Pitakonan sing Sering Ditakoni

Apa tampilan SMD 7-segmen irit energi?

ya wis. Tampilan SMD berbasis LED nganggo daya sing relatif sithik dibandhingake karo akeh teknologi tampilan tradisional, saengga cocog kanggo piranti portabel lan baterei.

Apa tampilan SMD bisa disesuaikan?

ya wis. Produsen bisa ngatur ukuran digit, warna, padhang, konfigurasi pin, lan kemasan adhedhasar syarat pelanggan.

Apa umur tampilan SMD 7-segmen?

Layar LED kualitas dhuwur bisa operate kanggo puluhan ewu jam ing kondisi listrik lan termal sing tepat.

Werna apa sing menehi visibilitas sing paling apik?

Abang lan ijo umume disenengi amarga menehi visibilitas sing apik ing kahanan cahya.

Apa tampilan SMD cocog kanggo aplikasi industri?

Pancen. Tampilan SMD kelas industri dirancang kanggo tahan geter, variasi suhu, lan siklus operasi sing dawa.


13. Pikiran pungkasan

Tampilan SMD 7-segmen tetep salah siji saka teknologi tampilan paling praktis lan biaya-efektif ing industri elektronik. Struktur sing kompak, visibilitas dhuwur, konsumsi daya sing sithik, lan kompatibilitas karo proses manufaktur otomatis nggawe dheweke cocog kanggo macem-macem aplikasi.

Apa sampeyan ngembangake elektronik konsumen, sistem kontrol industri, peralatan medis, utawa produk otomotif, milih supplier tampilan sing tepat bisa ningkatake kualitas produk lan efisiensi produksi.

Guangzhou RGB Optoelektronik Technology Co., Ltd.siap ndhukung proyek sampeyan kanthi kemampuan manufaktur profesional, solusi tampilan sing disesuaikan, lan pitulungan teknis sing responsif.

Hubungi kitadina iki kanggo ngrembug syarat sampeyan lan nemokake solusi tampilan LED sing cocog kanggo bisnis sampeyan.

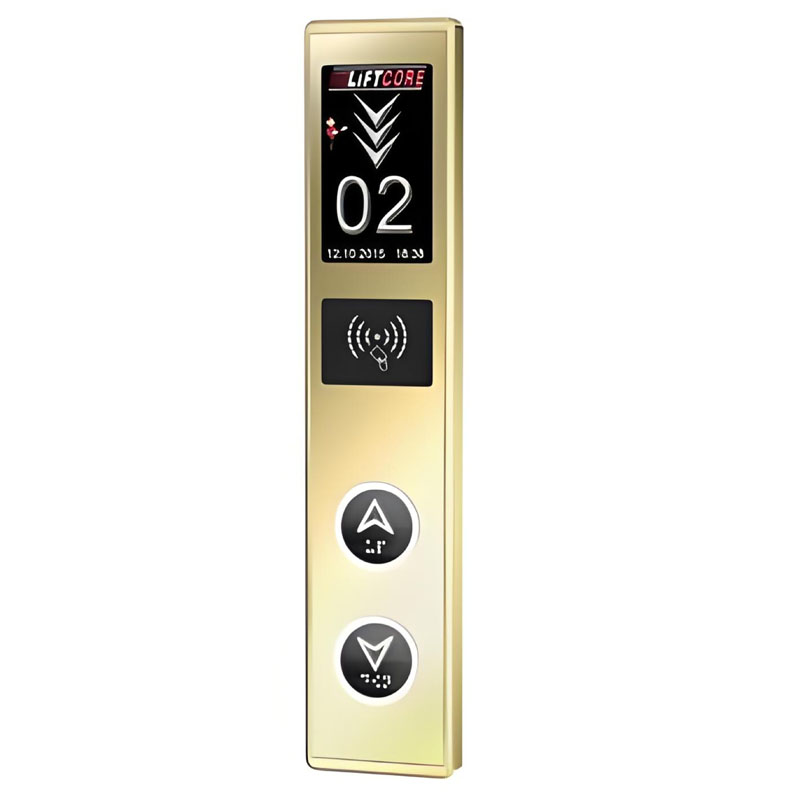

Kepiye Layar Warna Digital Elevator Ngubah Transportasi Vertikal Modern?
